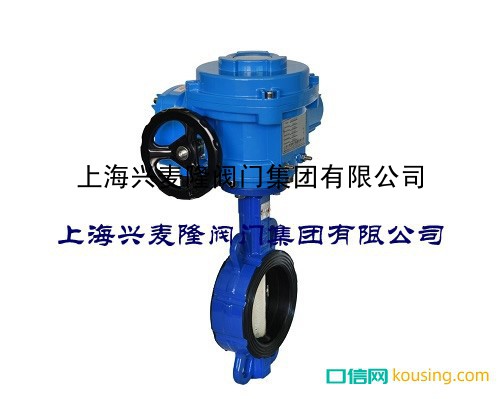

興麥隆電動蝶閥開關型
產品概述
EB3026電動蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在暖通、石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠，聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無摩擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。
產品特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活、省力、方便。
技術參數
|
公稱通徑 |
DN(mm) |
50-1600 |
|
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
|
密封試驗 |
0.6 |
1.1 |
|
|
氣密封試驗 |
0.6 |
0.6 |
|
|
連接方式 |
對夾式 |
DN |
32-800 |
|
法蘭式 |
DN |
50-1600 |
|
|
焊接式 |
DN |
32-600 |
|
|
適用介質 |
空氣、水、污水、蒸汽、煤氣、油品等 |
||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
||
蝶閥密封材料選用和適用
|
材料品種 |
氯丁橡膠 |
丁腈橡膠 |
乙丙橡膠 |
聚四氯乙烯 |
硅橡膠 |
氟橡膠 |
|
代號 |
X或orJ |
XA或orJA |
XB或orJB |
XC、JC或orF |
XD或orJD |
XE或orJE |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
適用工作溫度 |
≤65℃ |
<80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT450、304、316 |
|
蝶板 |
WCB、QT450、HT200、HT250、304、316 |
|
閥軸 |
2Cr13、304、316 |
|
密封圈 |
丁腈耐油橡膠、EPFM |
|
填料 |
柔性石墨、O型圈 |
技術參數
|
執行器型號 |
EB3026系列、EB3058系列 |
|
控制信號 |
開關無緣接觸點、有源接觸點、0-10V或4-20mA、整體現場調節帶遙控（可選） |
|
電源電壓 |
AC220V、AC380V、AC24V、DC24V（可選其一）注：24V電源僅限D(zhuǎn)N300口徑以下規格 |
|
電機 |
非防爆電機、可定制防爆電機 |
|
電機功率 |
15W~120W根據實際使用閥門規格定義，規格越大電機功率越大 |
|
作用力 |
50N.m~2000N.m根據實際使用閥門規格定義 |
|
回轉角度范圍 |
0~90° |
|
反饋信號 |
無源反饋、有源反饋、0-10V或4-20mA依據實際選型實現 |
|
動作時間 |
30S~150S根據實際選型規格，規格越大動作時間越長 |
|
工作溫度 |
-30℃-425℃工作溫度超100℃閥門需加可適用工作的平臺及散熱功能 |
|
執行器殼體 |
鋁合金、QT450、WCB可選，支持定制防爆殼體 |
|
防護等級 |
IP65、IP67、IP68可選 |
|
環境溫度 |
-30℃~+60℃ |
|
電氣接口 |
G1/2防水電纜接頭、電源線、信號線各一個 |
